진공열처리로
Vacuumm Furnace

SMGS-150

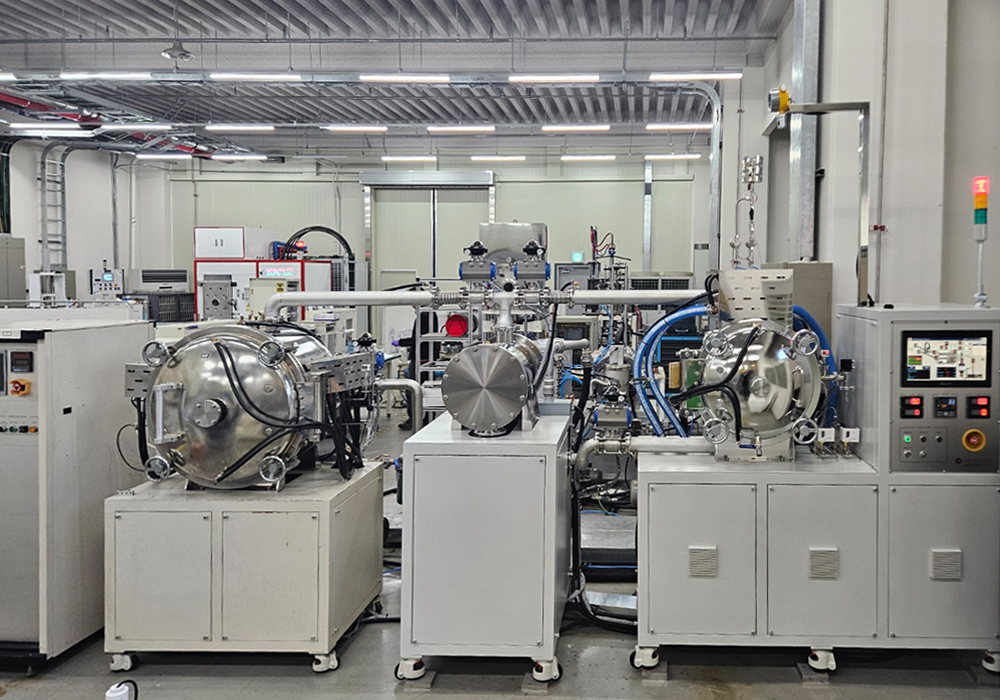

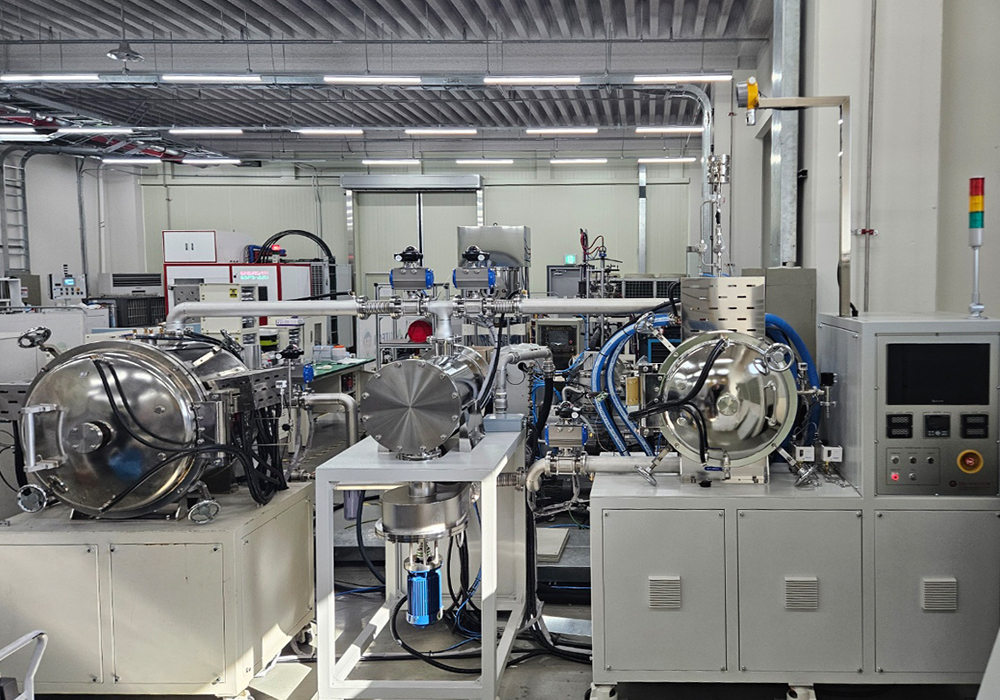

SMGS-150은 고진공 환경에서 열처리 공정을 수행하는 소형 장비입니다. 이 장비는 연구실과 같이 좁은 공간에 최적화되어 있어 효율적으로 사용하기 좋습니다.
듀얼 챔버 시스템: SMGS-200은 두 개의 개별 챔버로 구성되어 있습니다. 하나는 금속로, 다른 하나는 그라파이트로를 사용하여 재료 특성에 맞는 최적의 열처리를 선택할 수 있습니다.
빠른 공정 속도: 장비 2대를 열교환기로 장착되어 있어 열처리 공정 시간을 단축하고 신속하게 결과를 확인할 수 있습니다.

주요 용도 및 특징

Model SMGS-150
Work Zone mm (W*H*D) Gr 150x150x200 MO 150x150x200
Max. temperature 1,700℃ 1,300℃
Working temperature 1,600℃ 1,200℃

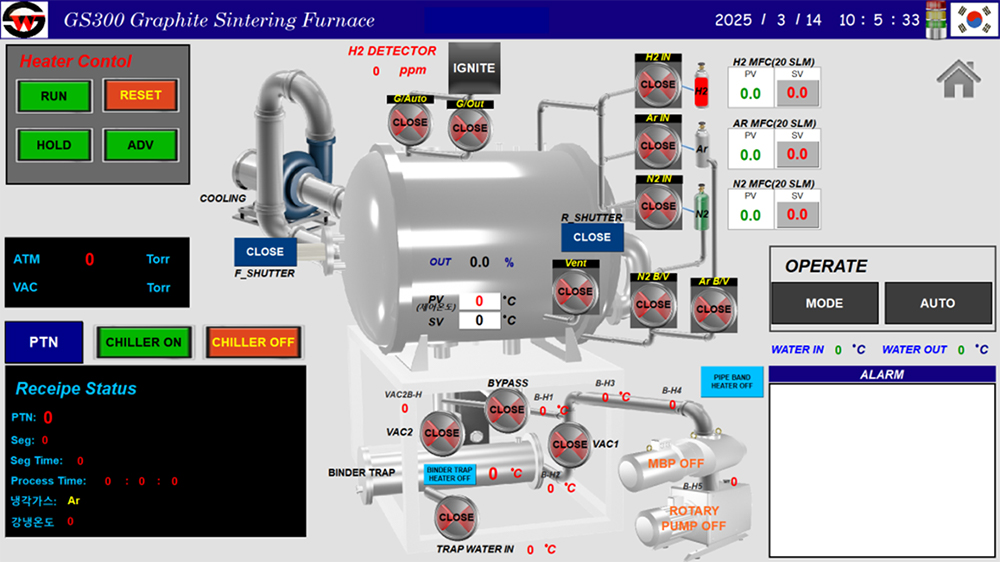

처음 접하는 사람도 쉽게 사용할 수 있는 인터페이스

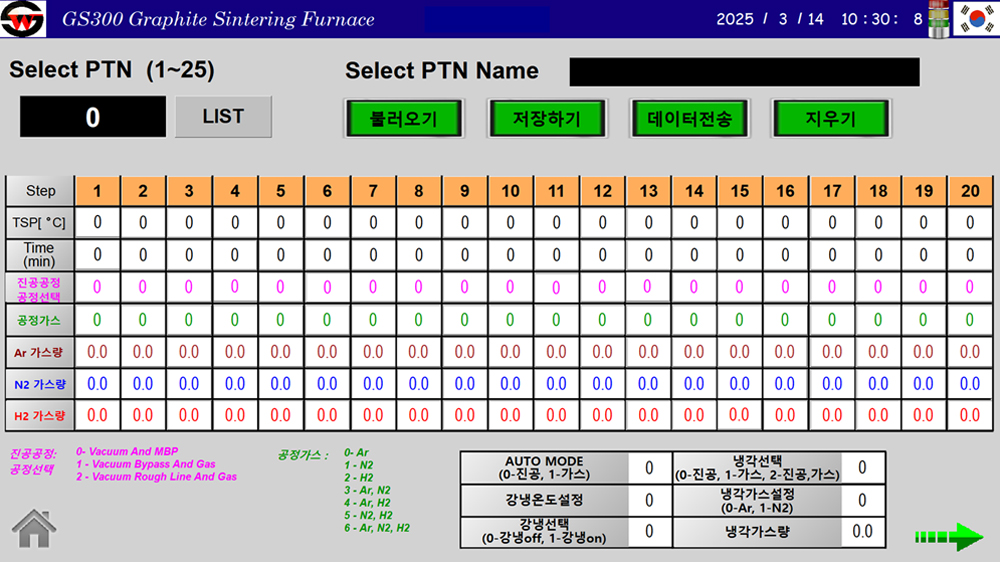

쉽게 편리한 레시피 적용 화면

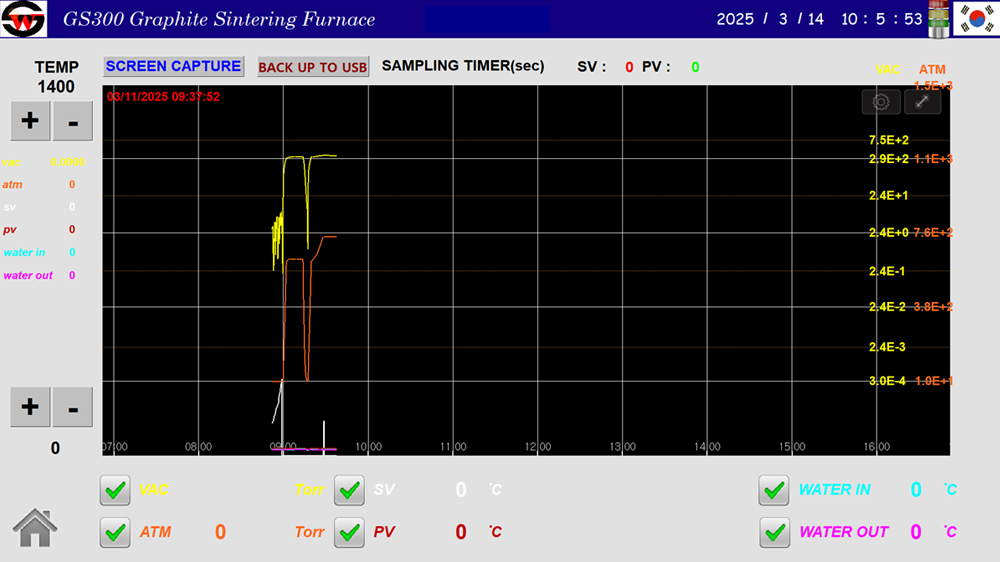

연구 및 생산 공정을 정확히 저장하는 데이터 베이스

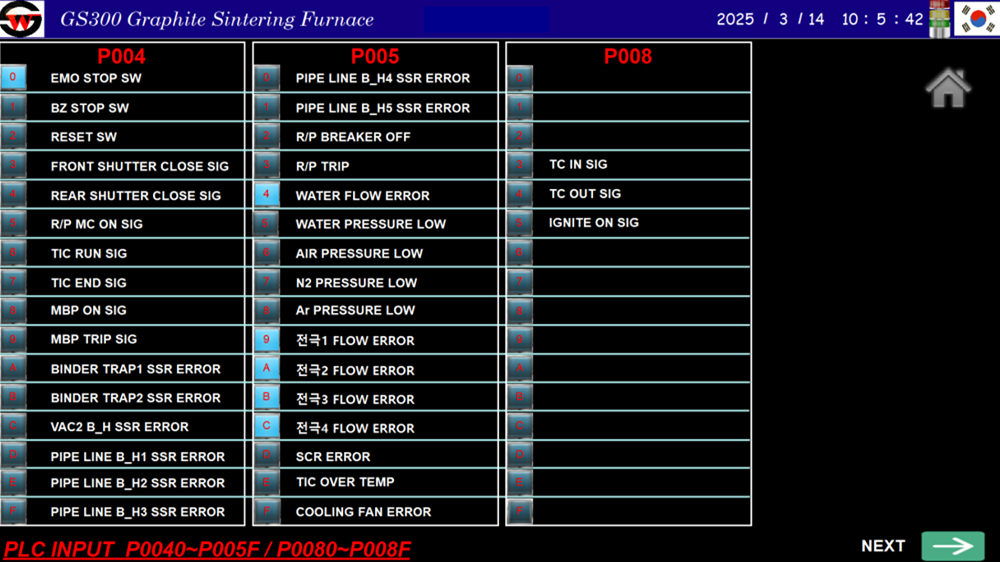

보다 직관적이고 편리한 PLC I/O화면

SW VACUUM VACUUM FURNACE FEATURES

산화 방지 및 표면 품질 향상

진공 환경에서는 산소가 없기 때문에 금속을 고온으로 가열해도 산화막이 형성되지 않습니다. 따라서 소재의 표면이 깨끗하게 유지되고, 추가적인 표면 처리 공정이 필요 없거나 최소화됩니다.

균일한 품질 및 성능 보장

진공로 내의 온도를 정밀하게 제어할 수 있어, 소재 전체에 균일한 열처리가 가능합니다. 이는 제품의 강도, 경도 등 기계적 특성이 일관되게 유지되도록 합니다.

환경 친화적 및 안전성

진공로 내부에 불활성 가스를 사용함으로 유해 가스 배출이 거의 없습니다. 또한, 폭발성 가스나 인화성 물질을 사용하지 않아 작업 환경이 안전합니다.

SMGS-150 상세 사양

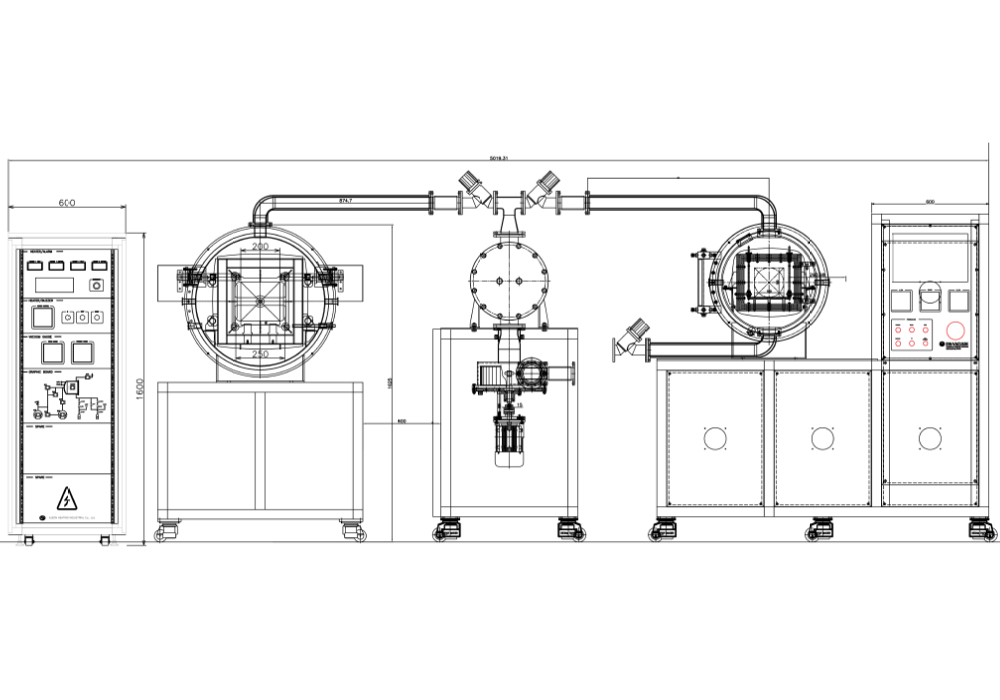

SMGS-150은 두 개의 챔버(금속로, 그라파이트로)로 구성된 소형 고진공 열처리 장비입니다. 각 챔버의 상세 사양은 다음과 같습니다.

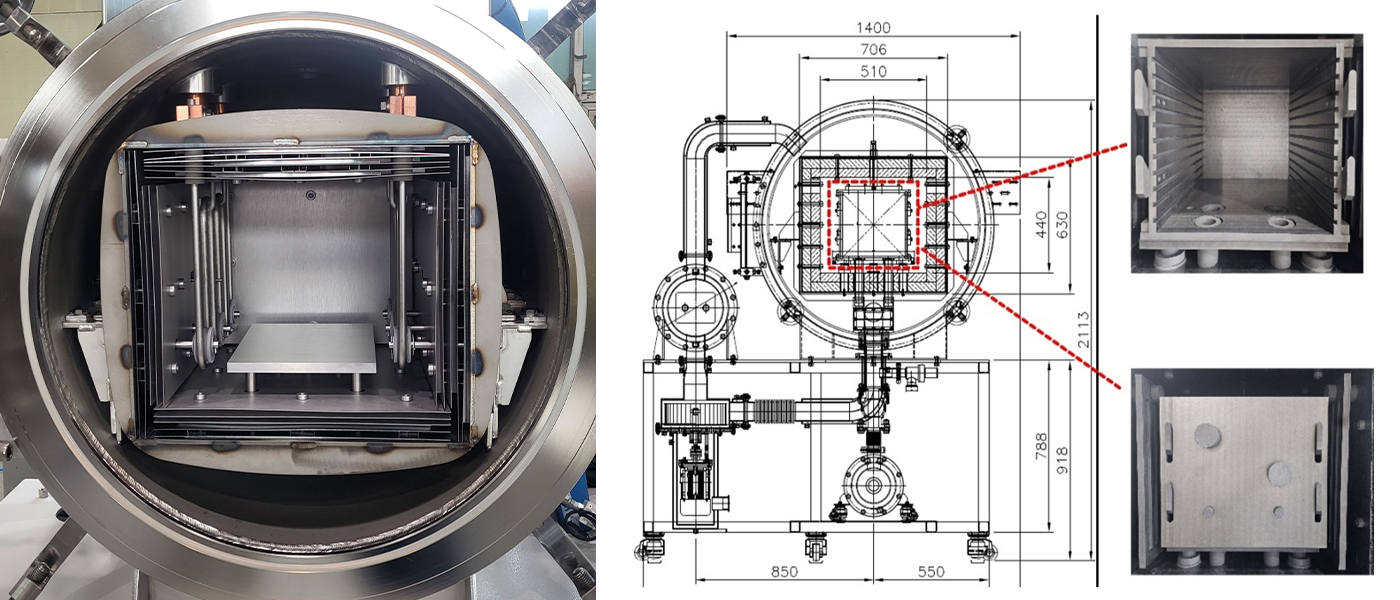

1. 퍼니스 및 챔버 상세 사양

  • 워크 존 크기: 두 챔버 모두 동일하게 150 x 150 x 200 mm (W x D x H) 입니다.
  • 챔버 구조: 냉각수가 공급되는 이중 구조로 설계되어 있어, 열처리 공정 중에도 안정적으로 온도를 관리할 수 있습니다

2. 온도 성능

  • 작업 온도: 금속로 1,200℃ (Normal), **1,300℃ (Max.)**.
    그라파이트로 1,600℃ (Normal), **1,350℃ (Max.)**.
  • 온도 정확도: **± 1℃**의 정밀한 온도를 유지합니다.
  • 온도 균일도: 1,200℃ 조건에서 내부 지그 사용 시, 워크 존 내 **5℃ ~ 10℃**의 균일한 온도를 보입니다.
  • 승온 속도: 일반적인 경우 10℃/min, 공챔버 기준으로는 최대 20℃/min까지 가열 속도를 높일 수 있습니다.

3. 제어 시스템

  • 온도 측정: R-type, C-type 열전대를 사용하여 온도를 정밀하게 측정합니다.
  • 온도 제어: 각1존(Zone) PID 제어 시스템을 적용하여 안정적이고 정밀한 온도 제어가 가능합니다.

4. 분위기 제어

  • 분위기: 고진공 (High Vacuum), 질소 (Nitrogen) 또는 아르곤 (Ar),H2
  • 제어 방식: 유량계 제어 (Flow Meter Control)
    MFC (Mass Flow Controller) 및 믹스 탱크(Mix tank) 장착

5. 배기 및 진공 시스템

  • 진공 펌프:
    Oil Rotary Pump): 200 L/sec 1대
  • 최종 도달 진공도: 10⁻3 Torr (무부하, 베이킹 및 퍼지 조건)
