진공브레이징로
(Vacuumm brazing Furnace )

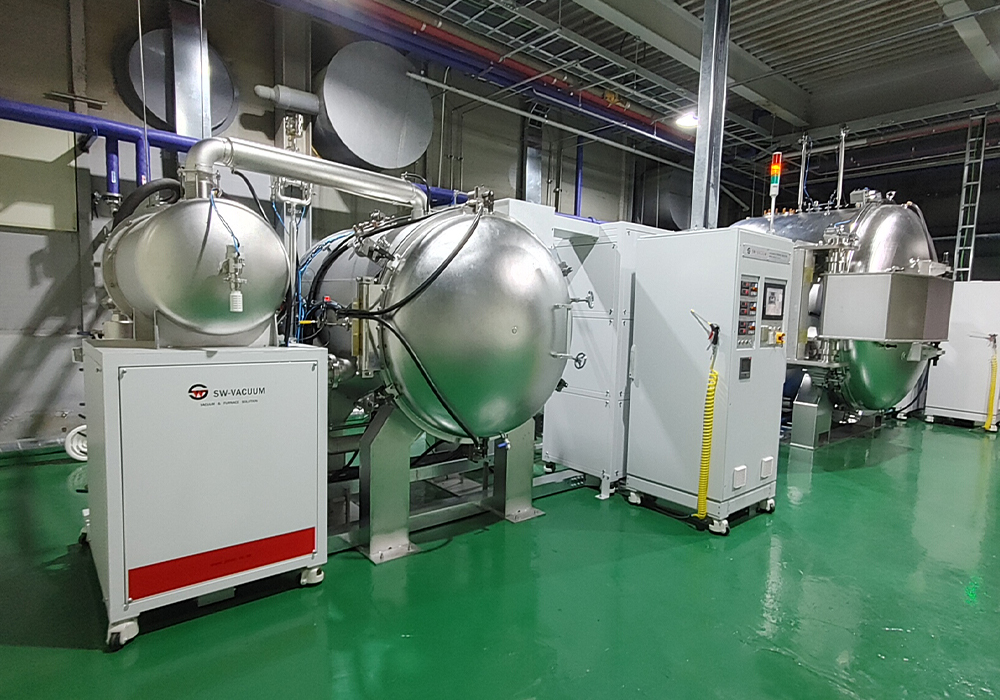

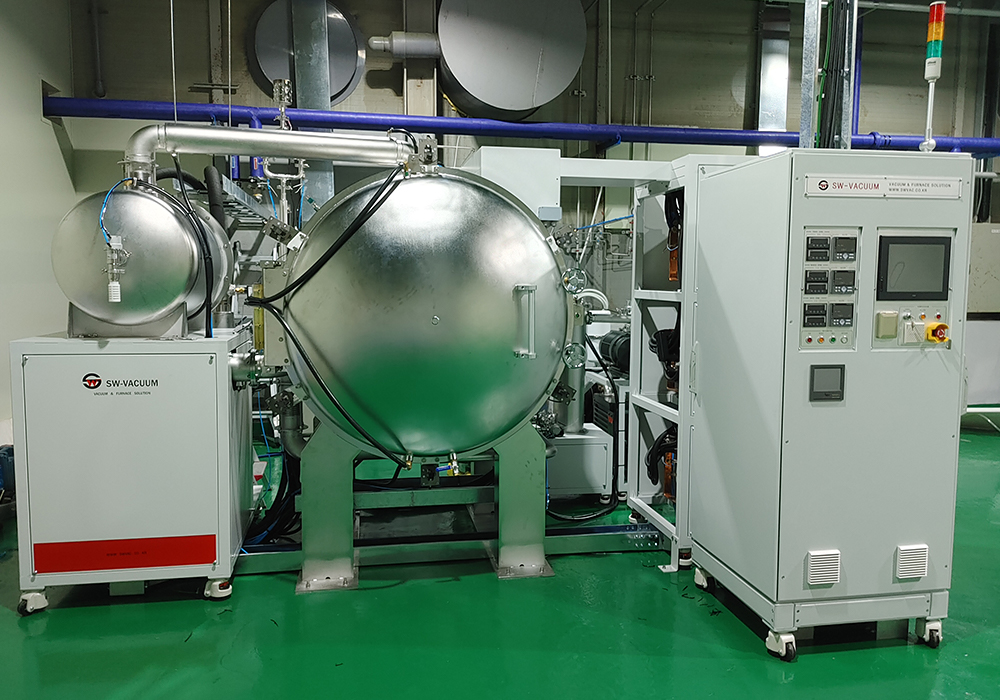

SBS400

SBS400은 첨단 고진공 환경에서 금속 부품을 접합하는 첨단 열처리 공정을 제공합니다. 대기 중의 불순물 유입을 완벽하게 차단하여 접합 부위의 산화를 완벽히 방지하며, 고온 환경에서도 변함없는 안정적인 성능을 보장합니다.

주요 용도 및 특징

Model SBS-100 SBS-200 SBS-400 SBS-600 SBS-800
Work Zone mm (W*H*D) 100x100x150 200x200x300 400x400x600 600x600x800 800x800x1000
Power supply 380V/10KW 380V/20KW 380V/30KW 380V/40KW 380V/80KW
Max. temperature 1,350°C 1,300°C 1,300°C 1,300°C 1,200°C
Working temperature 1,300°C 1,250°C 1,250°C 1,250°C 1,100°C

급속 냉각 시스템

소결 완료 후 급속 냉각 기능을 통해 생산성을 향상시키고, 소재의 특성에 맞는 냉각 속도 제어를 통해 최적의 조직 및 물성을 확보할 수 있습니다.

Full-Auto 운전 및 레시피 관리

레시피 기능을 통해 온도, 시간, 분위기, 압력 등의 소결 조건을 정밀하게 설정하고 자동 운전을 지원하여 작업 편의성을 높이고 일관된 품질을 보장합니다.

처음 접하는 사람도 쉽게 사용할 수 있는 인터페이스

쉽게 편리한 레시피 적용 화면

연구 및 생산 공정을 정확히 저장하는 데이터 베이스

보다 직관적이고 편리한 PLC I/O화면

SW VACUUM 진공 브레이징로의 특징

고품질 접합

산화 없는 고진공 환경에서 브레이징이 이루어져 접합 부위의 기계적 강도와 내식성이 뛰어나고 미려한 외관을 유지합니다. 용접으로는 어려운 정밀 부품이나 복잡한 구조물의 접합에 탁월합니다.

다양한 소재 접합

스테인리스강, 구리 및 구리 합금, 니켈 및 니켈 합금, 티타늄, 세라믹 등 다양한 금속 및 이종 소재 간의 접합이 가능하여 응용 분야가 넓습니다.

복잡한 형상 접합

모세관 현상을 통해 브레이징 필러 메탈이 미세한 틈새까지 균일하게 확산되어 복잡한 내부 구조나 다층 어셈블리의 동시 접합에 매우 효과적입니다.

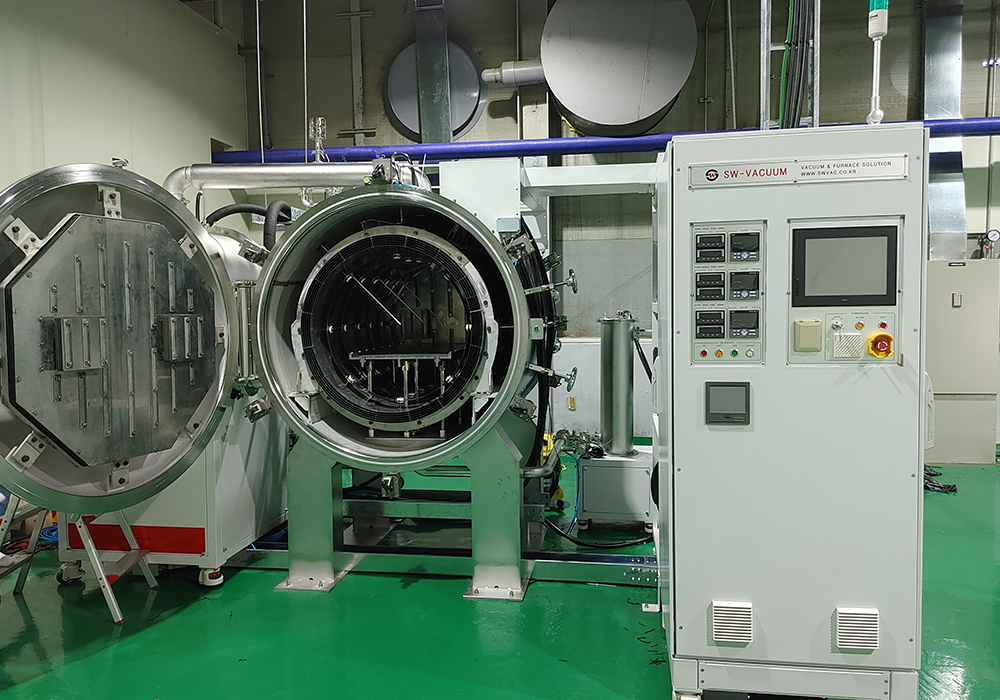

1. 퍼니스 (Furnace) 및 가열 영역

  • 퍼니스 타입: 핫 존 몰리브덴 수평형 (Hot Zone Moly Horizontal type)
  • 퍼니스 실드: 몰리브덴 실드 (Molybdenum Shield)
  • 퍼니스 챔버: 챔버에 냉각수가 공급되는 이중 구조
    재질: STS304 (스테인리스 스틸 304)
  • 워크 존 크기 (W x D x H): 600 x 600 x 1000 mm

2. 온도 사양

  • 작업 온도
    정상 (Normal): 1,250℃
    최대 (Max.): 1,300℃
  • 온도 정확도: ± 1℃
  • 온도 균일도: 워크 존 내부에서 5℃ ~ 10℃ (1,200℃, 내부 지그 사용 시)
  • 승온 속도
    정상 (Normal): 10℃/min
    최대 (Under): 20℃/min (공챔버 기준)

3. 가열 시스템

  • 히팅 엘리먼트: 원형 방식 (총 9면 방식)
  • 온도 측정: R-type 열전대 (Thermocouple)
  • 온도 제어 :3존(Zone) PID 제어 (사이리스터 방식)
    전면(Front), 중앙(Center), 후면(Back) 각 1개 존 제어

4. 분위기 제어

  • 분위기: 고진공 (High Vacuum), 질소 (Nitrogen) 또는 아르곤 (Ar)
  • 제어 방식: 유량계 제어 (Flow Meter Control)
    MFC (Mass Flow Controller) 및 믹스 탱크(Mix tank) 장착

5. 배기 및 진공 시스템

  • 진공 펌프:
    Oil Rotary Pump): 2,000 L/sec 1대
    M.B.P (Mechanical Booster Pump): 600 m³/hr
    R/P (Rotary Pump): 1,000 L/min 1대 (백업용 R/P 1대 장착)
  • 최종 도달 진공도: 10⁻3 Torr (무부하, 베이킹 및 퍼지 조건)

Cooling System (냉각 시스템)

급속 냉각 기능

  • 냉각 성능: 1~2시간 이내에 대상체 온도가 60℃ 이내로 냉각 가능 (공 챔버 기준)
  • 냉각 방식: 질소 가스 순환 방식

제어 시스템 (Control System)

구성 품목

  • System Control:
    PID 제어 방식 채택
    Recipe Control 기능 포함 (레시피를 통한 공정 제어)
    Full-auto / Manual 작동 기능 제공
    Full Auto Run 가능 (Pumping, Heating, Cooling, Shutdown 등 전 공정 자동 작동)
  • System Control Touch Panel: 14인치 이상 Full HD 터치 패널
  • Record (기록 및 데이터 관리)
